鶴壁博達全體人員不忘實心牢記使命，認真負責生產PKL型旁通式流量計，將真正的安全送到您
手中，護您一方安全，包您合作無憂。
一、結構

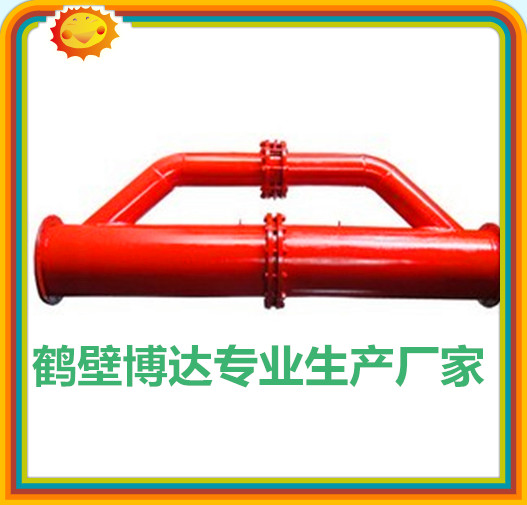

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、
密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不
同管道內徑的孔板，其結構形式是幾何相似的。
    本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特
征是：所述直管和一個橋管并聯式連接，二者內腔相互連通，并且所述直管和橋管的兩個連接
點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。二、工作原理：
旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，
流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳
輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后
，實現對流體質量流量的測量。
認真負責是我們的工作態度，生產是我們的工作性質，PKL型旁通式流量計的博達廠家，您身邊
的多年的科技創造企業，不做五花八門，只一心一意創新滿足各位新老客戶需求。
